河南洛阳工业袋式除尘器厂家设计条件

河南洛阳工业袋式除尘器厂家设计条件如下：

一. 烟气性质

（1）需要净化的烟气量及含量m³/s：

（2）进出除尘器的烟气温度℃：

（3）进出除尘器的烟气压力，pa：

（4）烟气成分的体积百分比%，对电厂要明确烟气含氧量%，

（5）烟气的湿度，通常用烟气露点值表示：

（6）烟气尽快的一般及含尘浓度g/m

洛阳工业袋式除尘器厂家设计:

尽管脉冲喷吹袋式除尘器具有过滤风速高，清灰好等优势，但是在处理大烟气量且无压缩空气起源时，仍有采用脉冲反吹风袋式除尘器的。

1.分室脉冲反吹风袋式除尘器设计

脉冲反吹风袋式除尘器结构由箱体，框架，反吹机构，楼梯平台，控制装置部分组成，其机构如下：

滤袋室的布置

（1）袋室的布局  滤袋式的布局首先满足过滤面积的要求。在过滤面积满足要求的前提下，主要考虑在维修方便的条件下禁令使用滤袋布置紧凑，以减少占地面积。

（2）袋式的分室  脉冲反吹风袋式除尘器为了在清灰时仍然工作，采用将除尘器分为若干小室，实行停风反吹，分室时4-8个室为单排布置，6-20室为采用双排布置

滤袋的中心距如下：Φ200mm滤袋，中心距取250-280mm：Φ250mm滤袋，中心距取300-350mm，Φ300mm滤袋，中心距取350-400mm。

滤袋的排放按排放滤袋的直径大小确认，当袋室中间有检修通道时，对于Φ200mm直径滤袋，一般不超过三排，对于Φ300mm直径滤袋，则不超过两排。当滤袋室两侧设有检修通道时，滤袋排列可采用四排或者六排。每排滤袋横向根数，可根据实际需要群定。检修通道通常取300-600mm（滤袋减净距离或滤袋到壁板净距离）

2.灰斗设计：脉冲反吹布袋式除尘器的灰斗与其他形式除尘器灰斗有三点不同:一是装在灰斗上的花板要设防涡流接管，对进入滤袋的气流进行导流，二是灰斗的下部设防搭棚板，预防灰斗粉尘出现搭桥现象，三是脉冲反吹袋式除尘器灰斗的卸灰阀应采用双层卸灰阀，以防卸灰阀漏风造成反吹清灰效果欠佳。

3.滤袋的尺寸：滤袋直径一般在Φ100-400范围内。内滤式滤袋长度按滤袋长度与直径的比即长径比确认。长径比取高值时，可使除尘器高度增加，减少占地面积。

4.脉冲反吹风清灰装置设计：脉冲反吹风清灰结构是除尘器正常运行的重要环节。装置清灰机构由切换阀门及控制系统组层。清灰结构设计的原则是：与除尘器匹配。

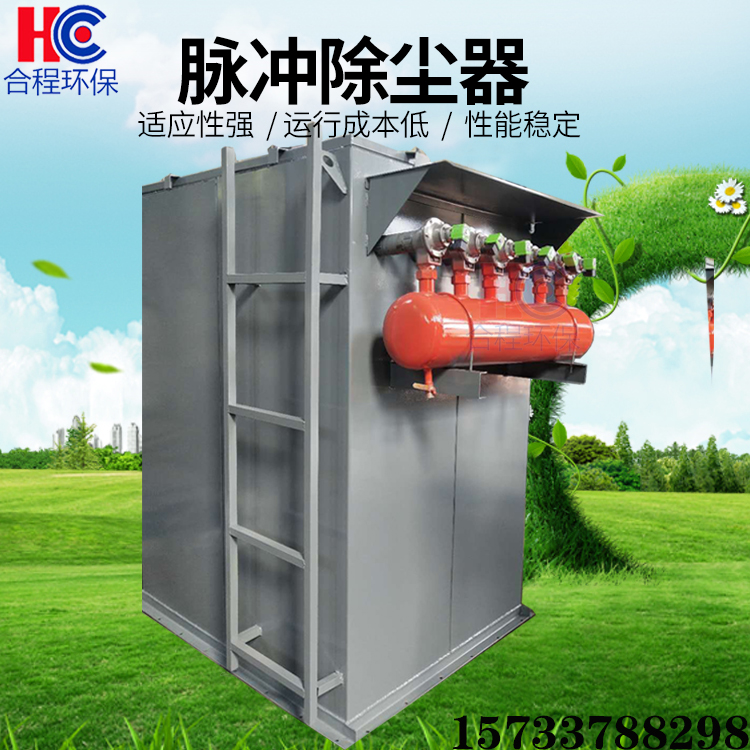

 除尘器构造设计:脉冲反吹袋式除尘器构造由下部箱体（灰斗，人孔，底座和星型卸料器，进风管定位焊接在下部筒体上）中部箱体（中部筒体，花板，滤袋和滤袋定位板，待花板定位焊接好按滤袋实际为准找正，焊接固定在中箱体下部筒壁上）上部箱体（上部筒体，顶盖，出风管和护栏爬梯，顶盖为回转式，上部设有滤袋换与检修人孔。以上合程除尘器结构。
