河南珍珠岩厂用dmc120型脉冲布袋除尘器及详细参数

河南珍珠岩厂用dmc120型脉冲布袋除尘器及详细参数

脉冲布袋除尘器构造设计:脉冲反吹袋式除尘器构造由下部箱体（灰斗，人孔，底座和星型卸料器，进风管定位焊接在下部筒体上）中部箱体（中部筒体，花板，滤袋和滤袋定位板，待花板定位焊接好按滤袋实际为准找正，焊接固定在中箱体下部筒壁上）上部箱体（上部筒体，顶盖，出风管和护栏爬梯，顶盖为回转式，上部设有滤袋换与检修人孔。以上科净除尘器结构。

1.MC-120型脉冲布袋除尘器（台）1含爬梯护栏

2.滤袋数量(条)120

3.脉冲阀数量(个)12

4.除尘效率(％)≥99.9

5.本体漏风率(％) ≤2

6.设备阻力(Pa)1470-1770

7.滤袋材质 涤纶针刺毡覆膜滤料

8.滤袋规格 Φ133×2000mm

9.滤袋允许使用温度℃≤120℃

10.袋笼规格 Φ125*1985mm

11.袋笼材质 碳钢

12.电磁脉冲阀型式及规格1”直角阀

13.清灰气源压力Pa （5-7）×105

14.气源品质良好

15.电磁阀机械开阀时间sec 0.08

16.耗气量m3/min0.6

17.清灰方式在线清灰

18.检修方式停机

19.控制方式电控柜

20.卸灰方式插板阀

21.处理风量(m3/h) 10000

22.全过滤面积(m2) 96

23.全过滤风速(m/ min) 1.5

24.入口粉尘浓度(mg/Nm3)＜1000

风机型号: Y4-72-5 配套电机功率11KW

外形尺寸长×宽×高（2240×1900×4500）mm

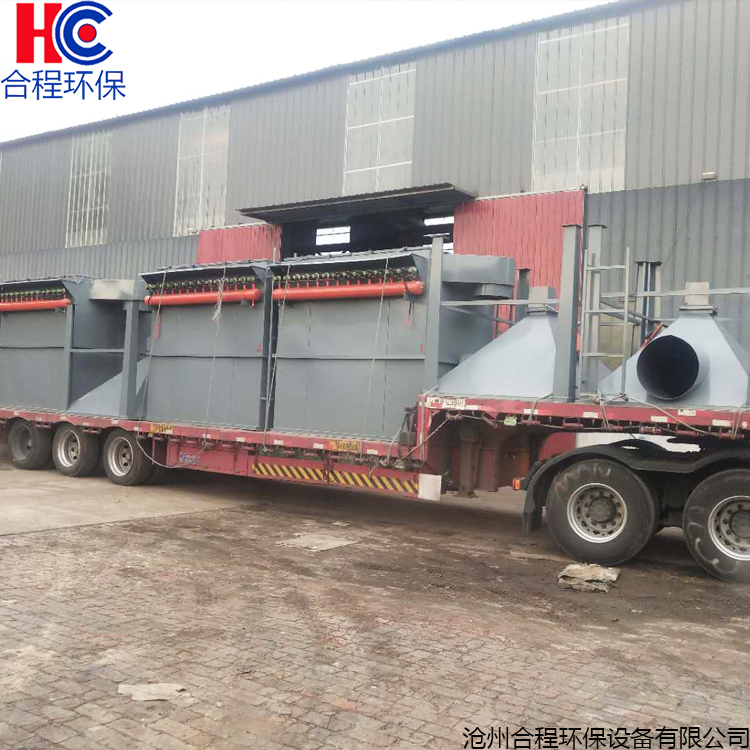

dmc-120型脉冲布袋除尘器图片：
